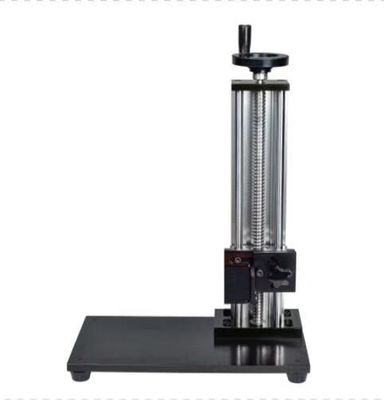

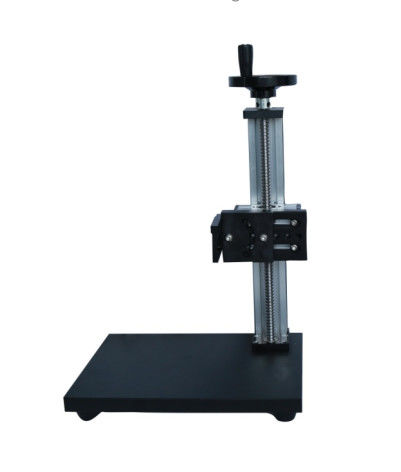

Plate-forme d'essai de rugosité (fonte) JH-200

1 aperçu :

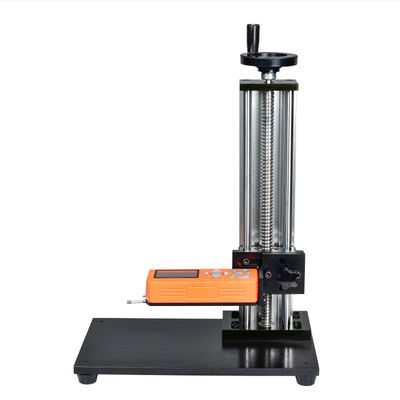

La plate-forme de mètre de rugosité est l'un des accessoires principaux de l'instrument de mesure portatif de rugosité. Il convient pour différents mètres tenus dans la main domestiques de rugosité TR200, TR210, NDT150, etc., et fournit un système de levage de mesure à haute précision de plate-forme et de colonne pour elle, qui peut facilement ajuster l'instrument réduira considérablement la difficulté de fonctionnement de l'instrument, particulièrement quand mesurant les pièces à haute précision, l'effet sera plus évident. Ce produit est également approprié aux utilisateurs qui utilisent des instruments de mesure de rugosité d'autres fabricants (fabricants étrangers y compris), mais une pièce spéciale de connexion doit être adaptée aux besoins du client. Naturellement, des utilisateurs spéciaux à d'autres fins ne sont pas exclus. Pour les capteurs spéciaux, cet ensemble d'accessoires doit être utilisé pour faire des ajustements complexes et précis.

2. Noms de chaque partie :

Schéma 1 nom de chaque composant

taille du plat 3.Connection :

Le schéma 2

4.Maintenance :

1. Prévention fréquente de nettoyage et de rouille ;

2. Ne déplacez pas avec force le chariot en longueur ;

3. En se déplaçant, ne déplacez pas la colonne directement, mais déplacez la plate-forme pour empêcher la colonne des erreurs de se desserrer et placer.

5. paramètres techniques :

1. Taille de levage : ± 200 1 millimètre ;

2. Erreur de retour : pas plus de 1/6 tour du volant de commande ;

3. Taille de plate-forme de mesure : 260mm×180mm×20mm.

Caractéristiques : La différence de course de levage et de retour de colonne est très petite, le levage de colonne est léger et flexible, l'exactitude de positionnement est précise et fiable

configuration 6.Standard :

Remarques : De diverses conditions de personnalisation peuvent être fournies pour adapter aux divers types d'instruments de mesure de rugosité de divers fabricants.
