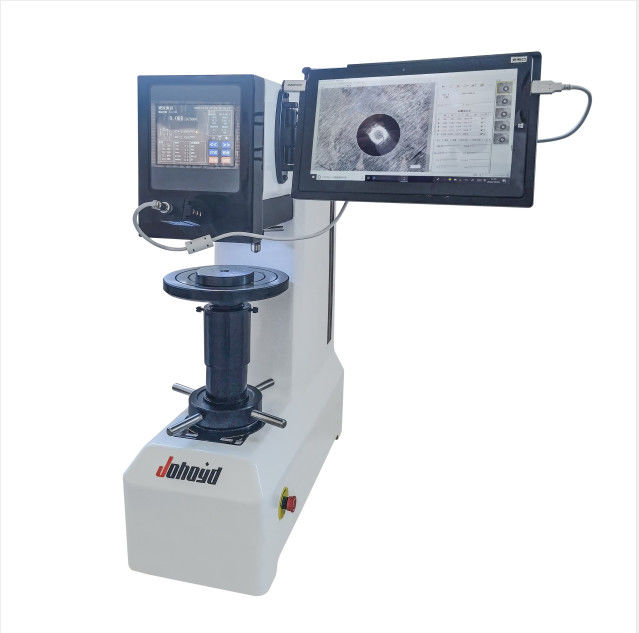

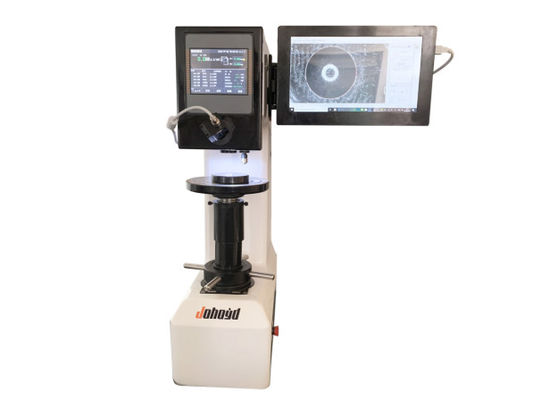

Appareil de contrôle Brinell 3000kgf 1000kgf de dureté d'écran tactile visuel

Appareil de contrôle Brinell visuel PCHBST-3000 de dureté d'affichage numérique d'écran tactile

1. Intégration industrielle de tablette, expansion d'USB de soutien

2. Visualisation de renfoncement et de mesure automatique de dureté

3. Produisez automatiquement du rapport de WORD pour répondre aux besoins du personnel d'essai

L'appareil de contrôle Brinell de dureté d'affichage numérique de l'écran tactile PCHBST-3000, doit seulement actionner une tablette de contact, facile d'obtenir la mesure ! Et tous les paramètres exigés pour l'essai peuvent être choisis, modifiés et analysés directement sur l'ordinateur. En liant le système de mesure et d'acquisition de CCD, il peut montrer la dynamique claire d'image de renfoncement sur le PC en temps réel, et peut également directement fermer à clef le renfoncement pour mesurer automatiquement la valeur de dureté, automatiquement sauf les essais, et produit d'un rapport. L'opération est très simple et rapide, éliminant des erreurs de mesure humaines. Avec une tablette comme plate-forme, plus de fonctions d'application peuvent être prolongées par l'Internet, et des dispositifs tels que les moniteurs externes et les imprimantes peuvent également être reliés.

Le système logiciel de la machine de l'appareil de contrôle de dureté adopte la programmation intelligente d'ordinateur, emploie la technologie des sondes photoélectrique, et choisit indépendamment des conditions d'essai. La gamme de limite de méthode d'essai, supérieure et inférieure peut être affichée sur l'écran de visualisation multifonctionnel de contact de 5,6 pouces, et la longueur de renfoncement, la valeur de dureté, et la valeur de conversion peuvent être mesurées, des forces d'essai, le temps de prise, nombre de mesures, et peuvent écrire l'année, le mois, la date, les résultats d'essai et l'informatique, etc., et peuvent produire des données de mesure par une imprimante intégrée ou se relier à un ordinateur par une interface de données. Le système optique adopte la mesure optique du haut-rapport optique LED, la clarté d'image est haute, l'éclat est réglable, et l'opération à long terme n'est pas appropriée à la fatigue. Le dispositif matériel emploie la technologie électronique avancée de chargement de capteur. Par le système de contrôle en circuit fermé, l'unité centrale de traitement commande le capteur pour rassembler des signaux. Le moteur pas à pas automatiquement charge et décharge la force d'essai, et peut automatiquement compenser la force d'essai pour assurer des valeurs plus précises de force et de meilleures indications. Stablize. En même temps, il est équipé d'un dispositif d'arrêt d'urgence, qui répond aux normes de sécurité de la CE d'UE. Avec l'opérabilité humanisée, une stabilité et une sécurité plus fiables.

Fonctions système et caractéristiques automatiques de mesure :

interface du logiciel

1. But : Utilisé pour la mesure Brinell de renfoncement de dureté

2. Gamme de force d'essai : 62,5, 100, 125, 187,5, 250, 500, 750, 1000, 1500, 3000kgf

3. Exactitude de mesure de renfoncement : ±0.5%

4. Répondez aux normes d'ASTM E10 pour mesurer automatiquement le renfoncement et pour calculer la valeur Brinell de dureté ;

5. La norme industrielle allemande DIN1605 mesure automatiquement le renfoncement de l'échantillon d'essai et le renfoncement du bloc standard et calcule la valeur Brinell HB2 de dureté de marteau ;

6. Mesure automatique : capturez automatiquement ou manuellement le renfoncement et mesurer le diamètre de renfoncement et calculer la valeur Brinell correspondante de dureté ;

7. Conversion de valeur de dureté et vérification efficace : Le système peut convertir la valeur Brinell mesurée HB de dureté en d'autres valeurs de dureté telles que la HT, l'heure, etc. ;

8. Statistiques de données : Le système automatiquement calcule et sauve la moyenne et le désaccord des statistiques mesurées de dureté ;

9. Dépassement de l'alarme standard : indiquez automatiquement la valeur anormale, et automatiquement l'alarme quand la dureté dépasse la valeur spécifique ;

10. Rapport des essais : Le rapport de format de WORD ou d'EXCEL est automatiquement produit, et le calibre de rapport peut être adapté aux besoins du client ;

stockage 11.Data : des données de mesure comprenant des images de renfoncement et d'autres documents utilisables sont stockées ;

12. D'autres fonctions : Contient toutes les fonctions du système à traitement d'images et de mesure, y compris la capture d'image, calibrage, mesure à traitement d'images et géométrique de taille

Volume, étiquetage de document, gestion d'album, et impression fixe fois, etc. ;

13. Facile à utiliser : Cliquez sur le bouton d'interface ou vous pouvez automatiquement terminer les travaux de mesure de renfoncement, si vous devez manuellement mesurer ou modifier les résultats, vous pouvez directement

Traînez juste le cadre de mesure ;

14. Anti-bruit fort : la technologie avancée et fiable de reconnaissance d'image peut manipuler la reconnaissance de renfoncement sur la surface des échantillons complexes. Deux modes automatiques de mesure viennent de

Raisonnement pour des situations extrêmes ;

Rapport de logiciel :

Les fonctions principales et les caractéristiques de l'appareil de contrôle de dureté :

1. Cette machine a les caractéristiques de la haute précision, la répétabilité et la stabilité élevée, la représentation coûtée d'opération, commode et pratique, et élevée simple ;

2. Possède la capacité d'essai du niveau 10, et peut examiner un éventail ;

3. Équipé de l'oculaire de micromètre d'affichage numérique et du système précis de calcul de données, la valeur de dureté peut être directement montrée avec juste un robinet ;

4. Le système vient avec une fonction de calibrage, qui peut manuellement ajuster l'instrument de calibrage d'entrée, et peut également calibrer le rapport optique d'oculaire.

5. Gamme réglable d'éclat de système optique : 0-100

6. Il peut stocker jusqu'à 100 ensembles d'essais

7. Le système d'exploitation peut être converti entre chinois et anglais

8. L'interface principale peut montrer 5 règles de conversion en même temps

9. Équipé d'une imprimante intégrée pour produire les données de mesure ou pour se relier à l'ordinateur pour transmettre les données de mesure du centre serveur à l'ordinateur pour éditer et économiser ;

10. Équipé du moteur pas à pas performant automatiquement pour charger et décharger la force d'essai, le bruit produit pendant l'essai est plus petit

11. Utilisant le système de contrôle photoélectrique de technologie des sondes et de micro-ordinateur, il peut automatiquement compenser, et les résultats d'essai sont précis et stables ;

12. Écrivez automatiquement le diamètre de renfoncement et montrez directement la valeur de dureté, qui peut réaliser le double affichage de n'importe quelle unité de dureté, évitant la table encombrante de contrôle ;

13. La conception d'un seul bloc de la mesure optique du haut-rapport optique LED, clarté d'image élevée, éclat réglable, opération à long terme n'est pas appropriée à la fatigue ;

14. La coquille est moulée en même temps, la structure est stable et ne déforme pas, et elle peut fonctionner dans un environnement relativement dur ;

15. La surface est traitée avec le processus de peinture de voiture, qui a la capacité de éraflure forte et est encore lumineux comme nouveau après des années d'utilisation ;

But principal et portée d'utilisation :

1. Il convient à l'essai d'essayeur de dureté des matériaux en métal avec les grands grains, qui peuvent refléter la représentation complète du matériel ;

2. Fonte, acier, métaux non ferreux, particulièrement pour des métaux plus mous, tels que l'aluminium, l'avance, l'étain, etc. purs.

3. Il peut être employé pour mesurer la dureté de certains matériaux non métalliques tels que les plastiques, la bakélite, etc. durs.

paramètre technique :
